裝置采用高性能數據處理器和微機控制架構、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的檢測儀器
關于產品購買、技術維護等服務，歡迎致電027-83883650

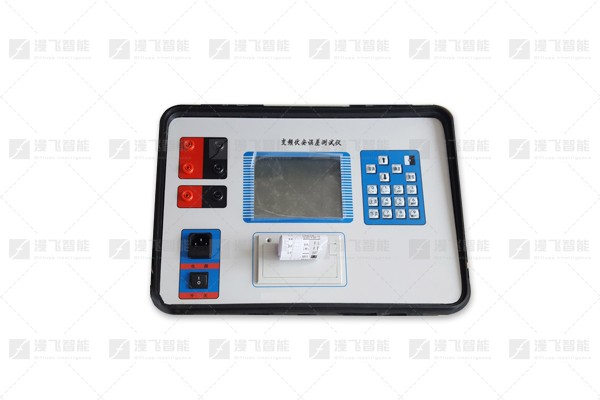

MF－303 型CT/PT互感器伏安特性綜合測試儀 是在MF-302型綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、通過嚴格的專業測試和權威部門鑒定認證之后投放市場的新產品。裝置采用高性能數據處理器和微機控制架構、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的檢測儀器。
輸入電壓 |
AC 380 V |
AC 220 V |
分辨率 |
||||
CT伏安特性試驗 |
單機試驗 |
A型 |
0～950 V，0～25 A |
0～550 V，0～25 A |
1mV、1mA |
||
B型 |
0～950 V，0～20 A |
0～550 V，0～20 A |
|||||
外接升壓器 |
0～2500 V，0～1.5 A |
0～2500 V， 0～1.5 A |
1mV、1mA |
||||
自備升壓器 |
0～5000 V，0～25 A |
1mV、1mA |
|||||
CT變比試驗 |
一次側電流 |
單機試驗 |
A型：0～750A B型：0～600A |
1mA |
|||
外接升流器 |
0～1000A |
1mA |
|||||
自備升流器 |
0～2000 A |
1mA |
|||||
二次側電流 |
0～5 A |
1mA |
|||||
C T二次回路負載測試 |
二次側電流 |
0～5 A |
1mA |
||||
二次回路阻抗 |
0～4 Ω |
0.001Ω |
|||||
PT伏安特性試驗 |
輸出電壓 |
0～200 V |
1mV |
||||
輸出電流 |
0～20 A |
1mA |
|||||
PT變比試驗 |
一次側 電壓 |
單機試驗 |
0～1000 V |
0～550 V |
1mV |
||
外接升壓器 |
0～2500 V |
0～2500 V |
1mV |
||||
自備升壓器 |
0～5000 V |
1mV |
|||||
二次側電壓 |
0～20 V |
1mV |
|||||
測量精度 |
伏安特性試驗 |
< 0.5% |
|||||
5%及10%誤差曲線 |
< 1% |
||||||
變比試驗 |
< 0.5% |
||||||
角差試驗 |
< 1% |
||||||
二次回路負載測試 |
< 0.5% |
||||||
裝置電源電壓 |
AC 220 V或AC 380V， 50～60 Hz |
||||||
工作環境溫度 |
-10℃ - +50℃ |
||||||
測試儀主機體積 |
A型：450×340×320 mm3 B型：400×300×320 mm3 |
||||||
測試儀主機重量 |
A型： 39Kg B 型： 28Kg |
||||||
外接升壓器體積 |
280×280×260 mm3 |
||||||
外接升壓器重量 |
18Kg |
||||||
全自動型測試儀 只需設定最高輸出電壓和最大輸出電流，儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。試驗結果可以儲存在機內，可以現場打印、事后打印，也可用U盤取出傳至電腦處理打印。操作快捷、簡單、方便，容易掌握。
功能全面 裝置所具備的功能如下：
CT試驗： 伏安特性曲線
曲線拐點自動計算 PT退磁功能
變比、極性 比差、角差測量
二次側回路負載測試、二次側回路檢查
CT退磁功能
二次繞組交流耐壓
PT試驗： 伏安特性曲線
變比、極性
10%和5%誤差曲線
二次繞組交流耐壓
U盤保存及串口通訊 試驗的數據可通過U盤傳至PC機，也可通過RS232串口上傳至PC機，由PC進行處理，顯示、打印、存儲數據及曲線報告，極大地方便了用戶整理報告。
拐點自動計算 可以自動計算出CT伏安特性曲線的拐點值，并根據拐點值自動確定曲線各段的數據步長，因而曲線測量點整齊合理，方便做報告。
日期和時鐘 儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的
存儲與查看。
不接觸測試，安全性高 全微機化裝置，設定完成后完全不需人工接觸，儀器全自動進行測試?？墒箿y試人員遠離高壓電路，確保測試人員安全。
輸出容量大 單機輸出功率大，A型交流電壓輸出950V，電流輸出短時可達25A；最大電流750A。 B型交流電壓輸出950V，電流輸出短時可達20A；最大電流600A。
可外接升壓器、升流器 采用外接升壓器進行伏安特性試驗時，最高可輸出2500V、1.5A，可滿足500KV等級1A電流互感器的伏安特性試驗。外接升流器可達1000A、3500VA。若選用伏安特性及變比極性試驗外接信號采集附件，可使用戶自備升壓器、升流器進行試驗。
自帶大屏幕圖形LCD、全漢化圖形界面 測試時直接顯示伏安曲線圖、試驗記錄數據，直觀方便。面板自帶打印機，可隨時打印曲線圖及測試數據。
旋轉鼠標操作 采用我公司獨創的光電旋轉鼠標進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用壽命長。
超大容量的數據存儲 單機各個功能試驗可存儲230組測試數據，數據掉電不會丟失，可試驗完畢調出打印或上傳至電腦保存、打印。儀器還具有單機U盤數據存儲功能，將現場測試數據保存到U盤上，做到現場測試記錄無限量保存。
雙操作方式 單機無需外接PC機就可完成全部試驗；儀器還設置有RS232通信接口和U盤接口，可以聯接電腦進行操作。單機操作的數據可上傳至電腦保存、顯示、編輯、打印。
